WedgeFlex®
Keilspanner –
Technische Daten & Vorteile
WedgeFlex® —
Der Keilspanner, neu gedacht
Der neue Standard für Keilspanner.
WedgeFlex® verbindet industrielle Härte mit intelligenter Funktion: ein kompaktes Keilspannsystem, das sich an Ihr Material anpasst, Späne fernhält und sich durch modular austauschbare Teile einfach warten lässt.
Konkreter Nutzen für Anwender
- Reduktion von Rüst- und Reinigungszeiten
- Vergütetet und gehärtetet → für extreme Standzeiten
- ±2° Flexibilität bis zu 30% höhere Spannkraft
- Verdeckte Mechanik → keine Späneablagerungen
- Weniger Verschleiß → geringere Ersatzteilkosten.
- Konstante Wiederholgenauigkeit → bessere Bearbeitungstoleranzen.
- Schnelle Instandsetzung → durch Austausch einzelner Komponenten.
Anwendungen / Branchen
Praxisnahe Einsatzbeispiele von WegdeFlex® im Vorrichtungsbau, CNC-Fertigung und Werkzeugbau. Fallstudien & Effekte.
- Vorrichtungsbau: Platzsparende Aufbauten, konstante Wiederholgenauigkeit, weniger Nacharbeit.
- CNC-Fertigung: Minimierte Rüstzeiten, saubere Fertigungsumgebung, stabilere Taktzeiten.
- Werkzeugbau: Schonendere Spannkräfte, einfache Instandhaltung, längere Werkzeuglebensdauer.
- Automotive & Zulieferer: Hohe Belastbarkeit, serienfähige Präzision.
Das Ergebnis:
Bessere Spannkraft. Weniger Stillstand. Mehr Produktivität.
WedgeFlex® - Keilspanner
in der Übersicht

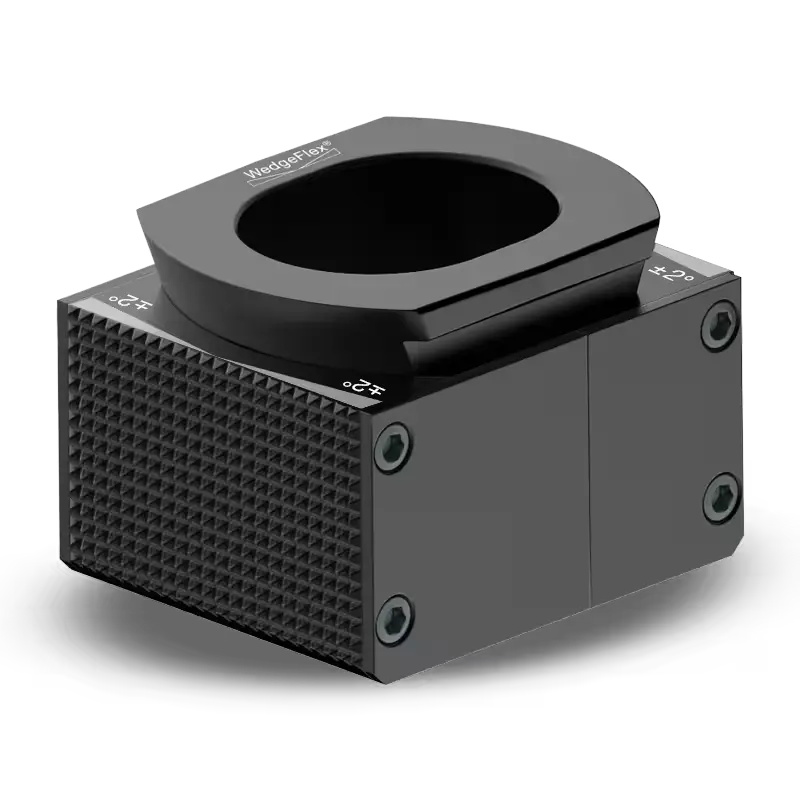

WedgeFlex® Keilspanner
2x geriffelt
erhältlich in
M8 | M12 | M16

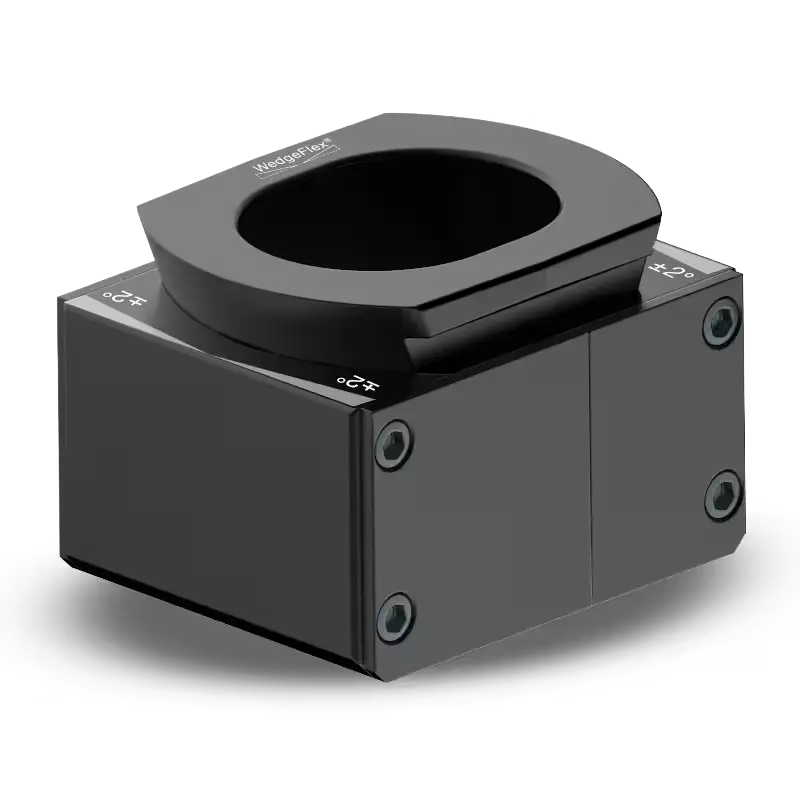

WedgeFlex® Keilspanner
2x glatt
erhältlich in
M8 | M12 | M16

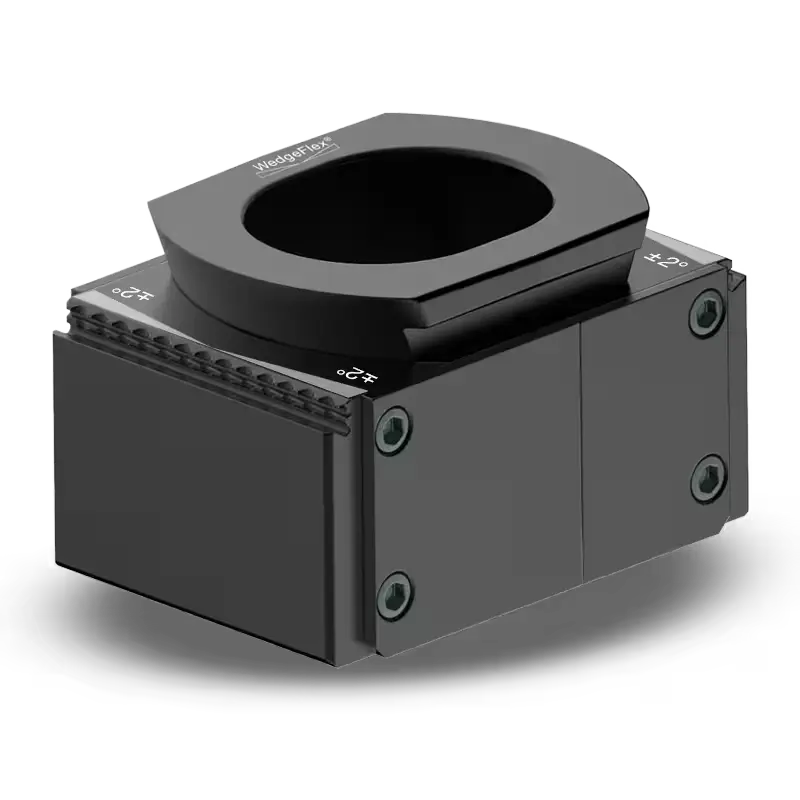

WedgeFlex® Keilspanner
Gripper
erhältlich in
M8 | M12 | M16
WedgeFlex® Keilspanner
1x Geriffelt / 1x Glatt
erhältlich in
M8 | M12 | M16

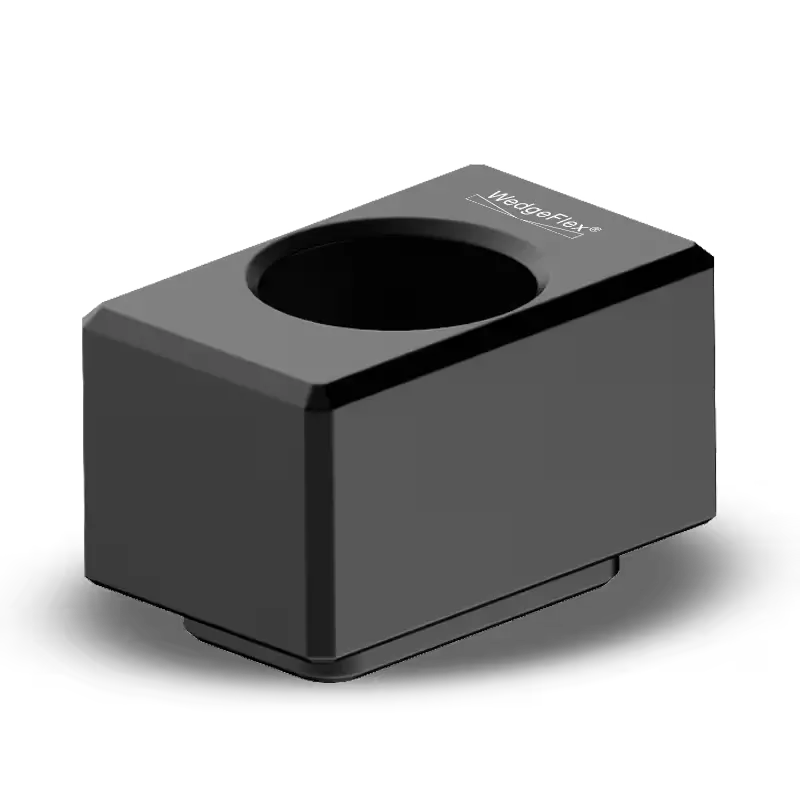

WedgeFlex® Keilspanner
FIX GLATT
erhältlich in
M8 | M12 | M16

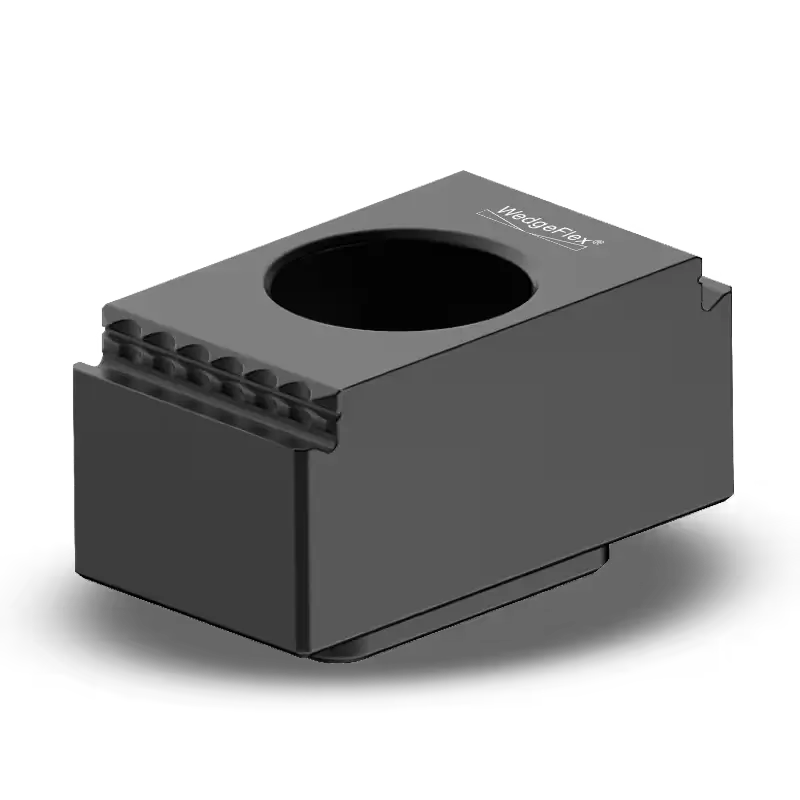

WedgeFlex® Keilspanner
FIX Gripper
erhältlich in
M8 | M12 | M16

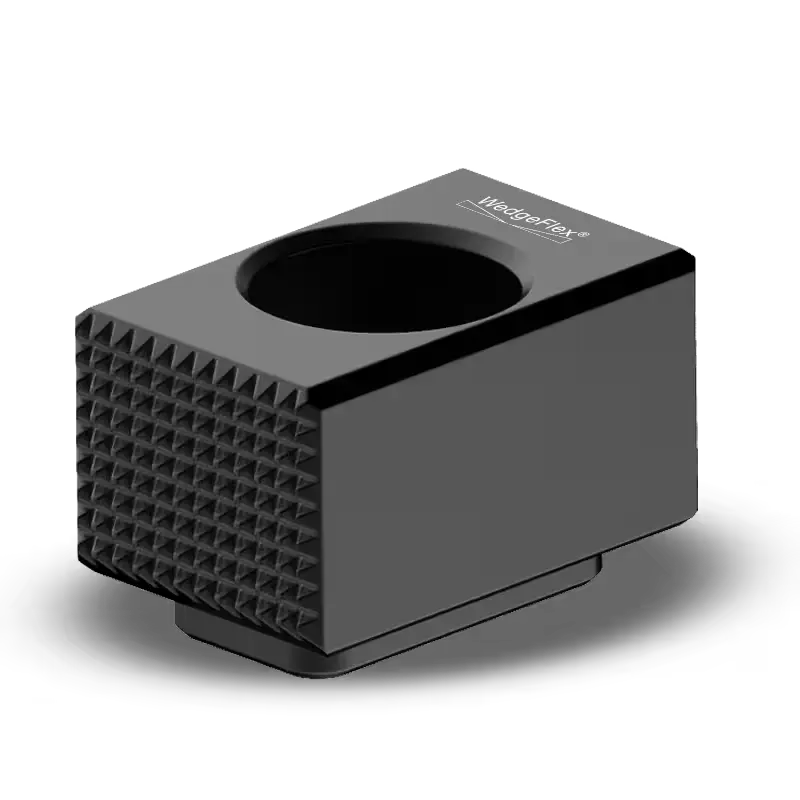

WedgeFlex® Keilspanner
FIX Geriffelt
erhältlich in
M8 | M12 | M16
WedgeFlex® - Keilspanner | M8
Artikelnummer
|
Größe
|
max. Spannkraft
|

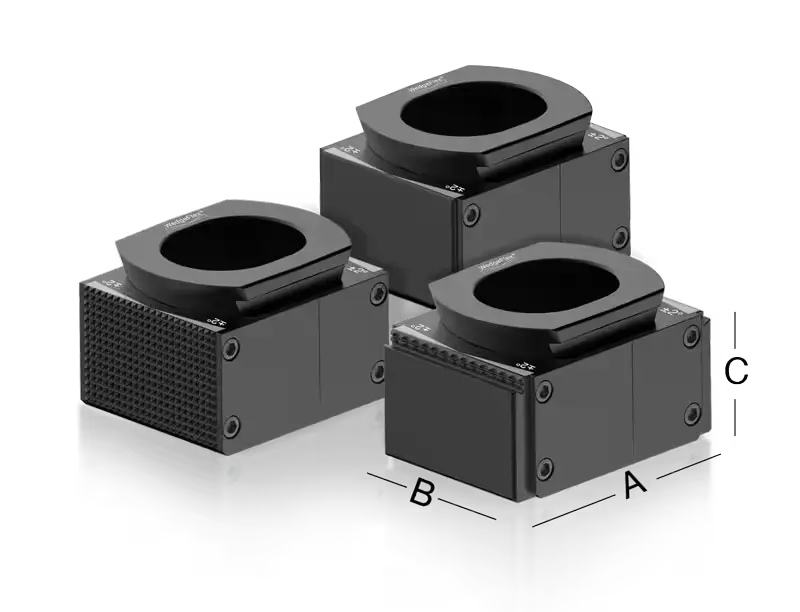

Ausführung | A min. |
A
| A max. |
B
|
C
|
M8 10.9 max. Nm Drehmoment
|
|---|---|---|---|---|---|---|---|---|---|
SW-00377
|
M8
|
17kN
|
Geriffelt
|
26,9
|
29
|
30,5
|
24
|
15
|
35Nm
|
SW-00378
|
M8
|
17kN
|
Glatt
|
26,9
|
29
|
30,5
|
24
|
15
|
35Nm
|
SW-00379
|
M8
|
17kN
| 1x Geriffelt/ 1x Glatt |
26,9
|
29
|
30,5
|
24
|
15
|
35Nm
|
SW-00380
|
M8
|
17kN
|
Gripper
|
26,9
|
29
|
30,5
|
24
|
15
|
35Nm
|
SW-00388
|
M8
|
/
|
FIX Gripper
|
/
|
29
|
/
|
18 |
15
|
35Nm
|
SW-00530
|
M8
|
/
|
FIX GLATT
|
/
|
29
|
/
|
18 |
15
|
35Nm
|
SW-00531
|
M8
|
/
|
FIX Geriffelt
|
/
|
29
|
/
|
18 |
15
|
35Nm
|
WedgeFlex® - Keilspanner | M12
Artikelnummer
|
Größe
|
max. Spannkraft
|
Ausführung | A min. |
A
| A max. |
B
|
C
|
M12 10.9 max. Nm Drehmoment
|
|---|---|---|---|---|---|---|---|---|---|
SW-00396
|
M12 |
38kN
|
Geriffelt
|
36
|
38,5
|
40
|
32
|
22
|
121Nm
|
SW-00397
|
M12
|
38kN
|
Glatt
|
36
|
38,5
|
40
|
32
|
22
|
121Nm
|
SW-00398
|
M12
|
38kN
| 1x Geriffelt/ 1x Glatt |
36
|
38,5
|
40
|
32
|
22
|
121Nm
|
SW-00395
|
M12
|
38kN
|
Gripper
|
36
|
37,6
|
39 |
32
|
22
|
121Nm
|
SW-00389
|
M12
|
/
|
FIX Gripper
|
/
|
37,9
|
/
|
29
|
22
|
121Nm
|
SW-00529
|
M12
|
/
|
FIX GLATT
|
/
|
37,9
|
/
|
29
|
22
|
121Nm
|
SW-00512
|
M12
|
/
|
FIX Geriffelt
|
/
|
37,9
|
/
|
29
|
22
|
121Nm
|
WedgeFlex® - Keilspanner | M16
Artikelnummer
|
Größe
|
max. Spannkraft
|
Ausführung | A min. |
A
| A max. |
B
|
C
|
M16 10.9 max. Nm Drehmoment
|
|---|---|---|---|---|---|---|---|---|---|
SW-00415
|
M16
|
74kN
|
Geriffelt
|
49,5
|
55,5
|
57
|
41
|
27
|
215Nm
|
SW-00414
|
M16
|
74kN
|
Glatt
|
49,5
|
55,5
|
57
|
41
|
27
|
215Nm
|
SW-00413
|
M16
|
74kN
| 1x Geriffelt/ 1x Glatt |
49,5
|
55,5
|
57
|
41
|
27
|
215Nm
|
SW-00416
|
M16
|
74kN
|
Gripper
|
49,5
|
55,5
|
57
|
41
|
27
|
215Nm
|
SW-00422
|
M16
|
/
|
FIX Gripper
|
/
|
55,8 |
/
|
35
|
27
|
215Nm
|
SW-00532
|
M16
|
/
|
FIX GLATT
|
/
|
55,5
|
/
|
38
|
27
|
215Nm
|
SW-00423
|
M16
|
/
|
FIX Geriffelt
|
/
|
55,5
|
/
|
38
|
27
|
215Nm
|
